功放避雷器说明书

一、 产品描述：

1、 当受到雷击时自动切换到保护状态，释放高压，并切断高压源，保护功放。雷击消失后自动恢复正常运行状态。

2、 4路独立功放保护通道，对应4输入和4路输出。

3、 1路保护短路输出信号，可触发受控设备。

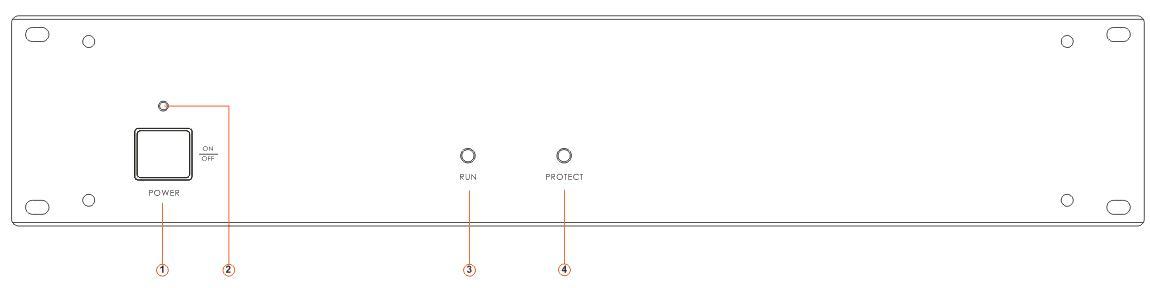

二、面板

1、 电源开关

拨到“ON”档打开电源，拨到“OFF”档关闭电源。

2、 电源指示灯

打开电源该指示灯亮，关闭电源该指示灯灭。

3、 运行状态指示灯

正常工作状态下该指示灯亮。

4、 保护状态指示灯

保护状态下该指示灯亮。

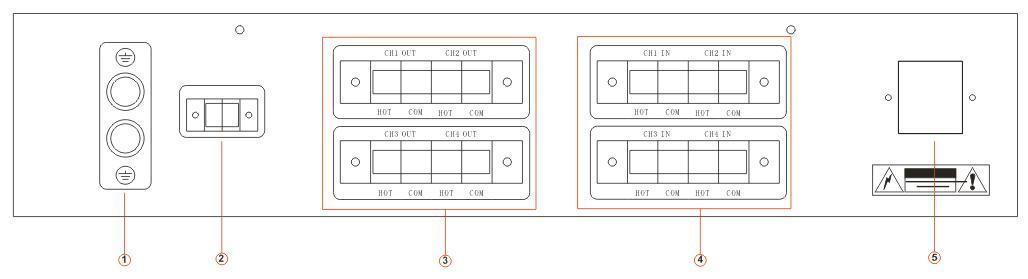

三、后板

1、 地线连接端子

该接线端子与大地地线连接（要可靠连接）。

2、 短路输出端子

当有保护动作时，该端子输出短路信号。

3、 功放信号输出接线端子

对应4通道输出端子，分别与对应通道的扬声器连接。其中“HOT”接+，“COM”接-。

4、 功放信号输入接线端子

分别与功放的功率信号输出端连接。其中“HOT”接+，“COM”接-。

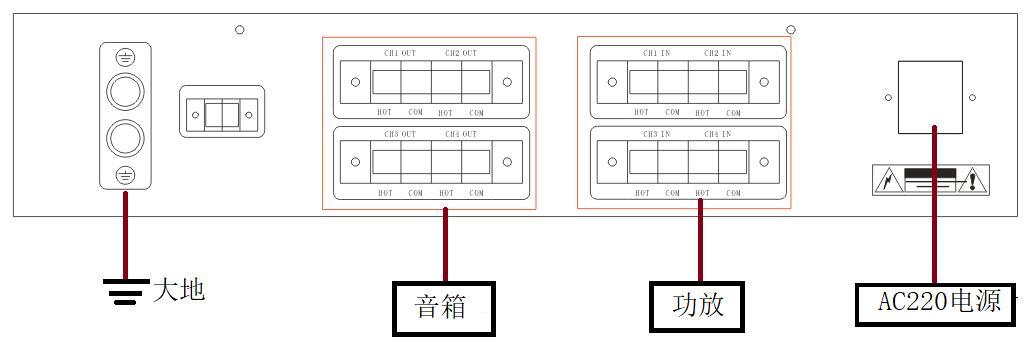

四、接线图

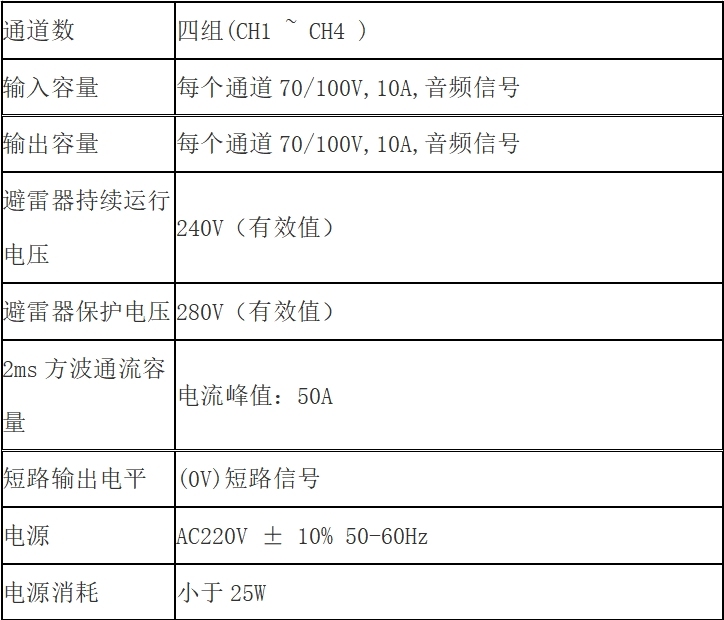

五、技术参数
